Q14F三通L型球閥,Q15F三通T型球閥
一、內螺紋三通球閥 產品概述
本公司的內螺紋三通球閥是一種旋轉類切斷、開關閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。兩閥座密封內螺紋三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封內螺紋三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
|
|
|
內螺紋三通球閥
|

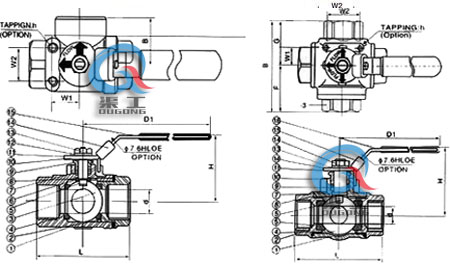

內螺紋三通球閥 （結構圖）
|
二、內螺紋三通球閥 主要零件材料
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
|
2
|
閥蓋
|
不銹鋼CF8M/CF8
|
|
3
|
球
|
不銹鋼CF8M/CF8
|
|
4
|
球墊
|
聚四氟乙烯/PTFE
|
|
5
|
閥桿
|
不銹鋼CF8M/CF8
|
|
6
|
填料
|
聚四氟乙烯/PTFE
|
|
7
|
中口
|
聚四氟乙烯/PTFE
|
|
8
|
大薄片
|
聚四氟乙烯/PTFE
|
|
9
|
壓蓋螺母
|
不銹鋼CF8M/CF8
|
|
10
|
手柄
|
不銹鋼CF8M/CF8
|
|
11
|
流向指示牌
|
ALUMINUM
|
|
12
|
華司
|
不銹鋼/CF8
|
|
13
|
螺帽
|
不銹鋼/CF8
|
|
14
|
鎖定裝置
|
不銹鋼/CF8
|
|
15
|
皮套
|
塑料
|
|
16
|
盲蓋
|
不銹鋼/CF8M/CF8
|
三、內螺紋三通球閥 三通L型球閥 主要連接尺寸
|
SIZE
|
d
|
L
|
H
|
D1
|
B
|
W1
|
W2
|
h
|
重量WT（g）
|
|
1/2″
|
12.7
|
64
|
53
|
97
|
32.0
|
22.4
|
35.0
|
10-24UNC
|
530
|
|
3/4″
|
16.0
|
76
|
63
|
126
|
38.0
|
22.4
|
35.0
|
10-24UNC
|
700
|
|
1″
|
20.0
|
87
|
66
|
126
|
43.5
|
22.4
|
35.0
|
10-24UNC
|
980
|
|
11/4″
|
25.0
|
96
|
81
|
145
|
48.0
|
22.4
|
35.0
|
10-24UNC
|
1950
|
|
11/2″
|
32.0
|
114
|
83
|
145
|
57.0
|
25.4
|
38.1
|
1/4-20UNC
|
2950
|
|
2″
|
38.1
|
142
|
96
|
204
|
71.0
|
25.4
|
38.1
|
1/4-20UNC
|
4450
|
四、內螺紋三通球閥 三通T型球閥 主要連接尺寸
|
SIZE
|
d
|
L
|
H
|
D1
|
B
|
F
|
G
|
W1
|
W2
|
h
|
重量WT（g）
|
|
1/2″
|
12.7
|
75
|
59
|
126
|
71.0
|
335
|
375
|
22.4
|
35.0
|
10-24UNC
|
550
|
|
3/4″
|
16
|
85
|
64
|
126
|
81.5
|
390
|
425
|
22.4
|
35.0
|
10-24UNC
|
725
|
|
1″
|
20
|
100
|
80
|
145
|
102.0
|
505
|
515
|
22.4
|
35.0
|
10-24UNC
|
1000
|
|
11/4″
|
25
|
115
|
90
|
145
|
108.5
|
510
|
575
|
25.4
|
38.1
|
10-24UNC
|
2000
|
|
11/2″
|
32
|
125
|
96
|
204
|
121.0
|
580
|
630
|
25.4
|
38.1
|
1/4-20UNC
|
3000
|
|
2″
|
38.1
|
148
|
106
|
204
|
138.5
|
655
|
730
|
25.4
|
38.1
|
1/4-20UNC
|
4650
|
五、內螺紋三通球閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
