一、氣動快速切斷閥 產品概述
本公司的ZSQP氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。氣動切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。氣動快速切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。
|
|
|---|---|
| ZSQP氣動快速切斷閥 | ZSQP氣動快速切斷閥 |
二、氣動快速切斷閥 主要技術參數
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 140 | 166 | 216 |
| 公稱壓力MPa | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | ||||||||||
| 額定流量系數Kv | 5.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 泄露量 | 1滴/min | 3滴/min | 5滴/min | 7滴/min | 9滴/min | ||||||
| 行程 | 16 | 25 | 40 | 60 | |||||||
| 切斷時間S | 1~2 | 2~4 | |||||||||
| 額定行程偏差 | +10% | ||||||||||
| 允許壓差MPa | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | |||||
| (2.5) | (1.7) | (1.0) | (1.1) | (0.8) | (1.6) | ||||||
| 閥蓋形式 | 常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃ | ||||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 | ||||||||||
| 閥芯形式 | 單座型閥芯\雙導向型閥芯 | ||||||||||
| 流量特性 | 快開特性 | ||||||||||
三、氣動快速切斷閥 執行器技術參數
| 執行器型號 | ZSD活塞式執行機構 |
|---|---|
| 活塞直徑 | 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
| 有效面積 | 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
| 進氣孔螺紋 | M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
| 最大輸出力 | 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
| 操作壓力 | 500KPa |
| 作用形式 | 氣— 關式或氣— 開式 |
| 可配附件 | 手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它 |
四、氣動快速切斷閥 外形圖
|
|
|---|---|

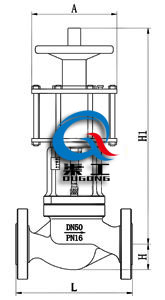

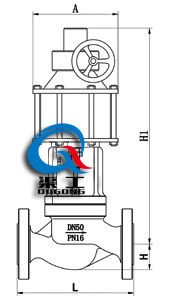

| ZSQP氣動快速切斷閥 (頂裝手輪) | ZSQP氣動快速切斷閥 (頂部側裝手輪) |
五、氣動快速切斷閥 安裝連接尺寸
| 公稱通徑 | L | H | H1 | A |
|---|---|---|---|---|
| 20 | 180 | 53 | 608 | 222 |
| 25 | 190 | 58 | 680 | 222 |
| 32 | 210 | 68 | 774 | 222 |
| 40 | 230 | 73 | 812 | 280 |
| 50 | 265 | 80 | 935 | 280 |
| 65 | 285 | 90 | 1040 | 389 |
| 80 | 310 | 98 | 1045 | 389 |
| 100 | 355 | 108 | 1047 | 389 |
| 125 | 425 | 123 | 1450 | 389 |
| 150 | 460 | 140 | 1460 | 389 |
| 200 | 560 | 168 | 1480 | 389 |
